Продолжение. Дренаж

С самого начала строительства дом стоял в незасыпанном котловане. Главная причина этого — отсутствие времени и средств на выполнение обратной засыпки и устройство дренажной системы. Можно было устроить временный открытый дренаж, но, так как участок до сих пор еще не огорожен, то подвергать прохожих, соседей и их скотину (коров и коз) риску сломать ноги, провалившись в канаву, мы не стали.

Перед устройством дренажа и обратной засыпки решили дополнительно усилить гидроизоляцию фундамента. Поверхности прогрунтовали раствором битума в керосине, затем нанесли шпателем слой готовой битумной мастики "Биским". В свеженанесенный слой мастики шпателем утапливается стеклотканевая армирующая сетка для штукатурно-малярных работ с размером ячейки 2х2 мм. После высыхания первого слоя мастики (через сутки) поверх него нанесли второй, полностью укрыв армирующую сетку.
1 Устройство песчаного ложа с уклоном Сначала подготовили основание для будущего дренажа. С помощью лазерного нивелира тщательно промерили все перепады высот и поставили вешки с отметками. По отметкам подсыпали крупный песок для создания требуемого уклона, чтобы отводимая вода стекала в приемную канаву за пределами участка самотеком, без применения насоса.
2 Укладка геотекстильного полотна На выровненное по уклону песчаное ложе укладывается геотекстильное полотно. Поверх него насыпается и разравнивается с тем же уклоном промытый гравий. В насыпанном гравии делается канавка для размещения дренажных перфорированных труб.
3 Укладка перфорированных дренажных труб В канавку на гравии укладываются перфорированные дренажные трубы, которые были изготовлены из ПВХ-труб для наружной укладки. Отверстия в их стенках сверлятся легко. Размер отверстий в трубах должен быть меньше размеров частиц гравия, чтобы избежать засорения.
4 Трубы собраны. Проверка уклона После того, как дренажные трубы соединены между собой, еще раз проверяется их общий уклон. Он должен быть около 1:100 (1 см на метр длины). Натянутым шнуром также проверяется равномерность уклона.
5 Угловые промывочные трубы На каждом повороте для обеспечения промывки дренажной системы встраивается вертикальная труба, закрываемая плотной крышкой. Ее верх выводится на высоту будущей отмостки.
6 Укрытие труб геотекстилем Геотекстиль плотно обматывают вокруг трубы, не допуская зазоров, в которые может попасть грунт засыпки, и фиксируют негниющей капроновой или полипропиленовой бечевкой.
7 Заполнение дренажа гравием Для увеличения фильтрующей поверхности дренажной системы трубы засыпаются слоем чистого гравия около 150-200 мм. Геотекстильное полотно оборачивают вокруг гравийной засыпки с большим перехлестом, чтобы в щели не попадал грунт.
8 Засыпка дренажа крупным песком Уложенный дренаж засыпают крупным речным песком. Он является одновременно непучинистым грунтом для обратной засыпки и дополнительным дренажным фильтром с хорошей пропускной способностью. Геотекстиль на конце ветви дренажа плотно обвязывают вокруг трубы и фиксируют полипропиленовой бечевкой.
9 Основание сборного колодца На углу дома в месте соединения двух ветвей дренажа устраивается сборный колодец. Его было решено изготовить самостоятельно из железобетона. На пересечении осей дренажных труб выбирается грунт под основание будущего колодца.
10 Выравнивание песчаной подушки В основании устраивается противопучинная подсыпка из крупного песка, который тщательно трамбуется. Верх ее выравнивается по уровню.
11 Бетонирование основания колодца Поверх песчаной подушки укладывается простейшая квадратная опалубка из четырех досок, в которую укладывается бетон. Армирование готовой арматурной сеткой с ячейками 100х100 мм. В свежеуложенный бетон по углам втыкаются вертикально 4 арматурных прута для связывания арматуры стенок с днищем.
12 Сборный колодец забетонирован После схватывания бетона в основании колодца на него устанавливают опалубку, подвязывают к арматурным выпускам нарезанные в размер арматурные сетки и бетонируют. Верх колодца выведен на высоту будущей отмостки.
13 Сборный колодец со снятой опалубкой Через пару недель опалубку с колодца можно снять. Чугунный люк замоноличен в колодец при бетонировании.
14 Засыпка песком по уровню будущей отмостки После установки крышки люка можно выполнять обратную засыпку. Как и раньше для засыпки используем крупный речной песок, обладающий хорошими фильтрующими и противопучинными свойствами.
15 Утепление выпуска домовой канализации При обратной засыпке не забываем утеплить выпуск домовой канализации. Вокруг трубы укладываем пенопласт слоем 250 мм.
16 Установка опалубки колодца Для второго, промежуточного колодца используем тот же метод строительства, что и для первого. В отрытой яме на уплотненной песчаной подушке отливается основание из армированного бетона, поверх которого затем бетонируются стенки.
17 Установка арматурного каркаса стенок В днище колодца при бетонировании замоноличены 4 вертикальных арматурных выпуска, к которым подвязываются нарезанные из арматурной сетки прямоугольники. Далее из досок сооружается опалубка стенок.
18 Опалубка готова к укладке бетона Затем сооружается внутренняя опалубка. Стенки внешней и внутренней опалубки вверху соединяются планками для предотвращения взаимного сдвига, а внизу расклиниваются. Толщина будущих бетонных стенок - 100 мм.
19 Бетонирование колодца Стенки колодца забетонированы. Бетон хорошо уплотнен, верх заливки выровнен и заглажен по уровню.
20 Укрытый бетон Бетон укрывается для защиты от пересыхания полосами рубероида. Уход за бетоном заключался в ежедневном поливе водой в течение первой недели.
21 Укладка арматурной сетки Одновременно с колодцем изготавливается и железобетонная крышка для него. В опалубку из досок, расположенную на горизонтальном основании укладывается бетон, который армируется куском арматурной сетки с ячейками 100х100 мм.
22 Бетонирование крышки колодца Опалубка заполнена бетоном, после чего производим его уплотнение и выравнивание. Дополнительно можно выполнить железнение поверхности.
23 Укрытие бетона рубероидом После схватывания бетон укрываем рубероидом и поливаем его ежедневно водой в течение недели.

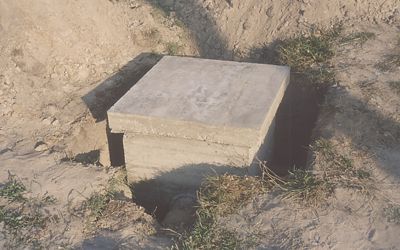

24 Готовый промежуточный колодец Через две недели производим распалубку колодца и накрываем его бетонной крышкой.
<<   продолжение следует >>
